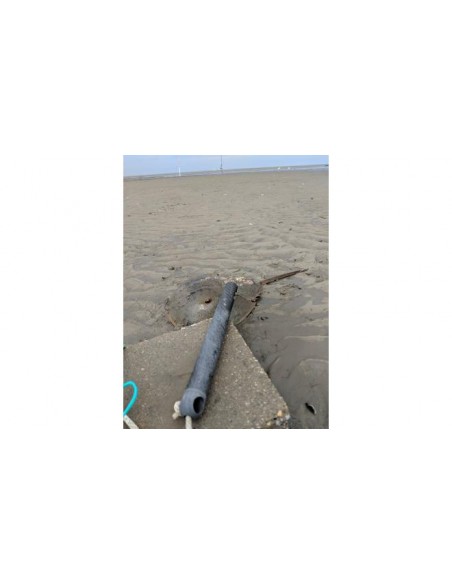

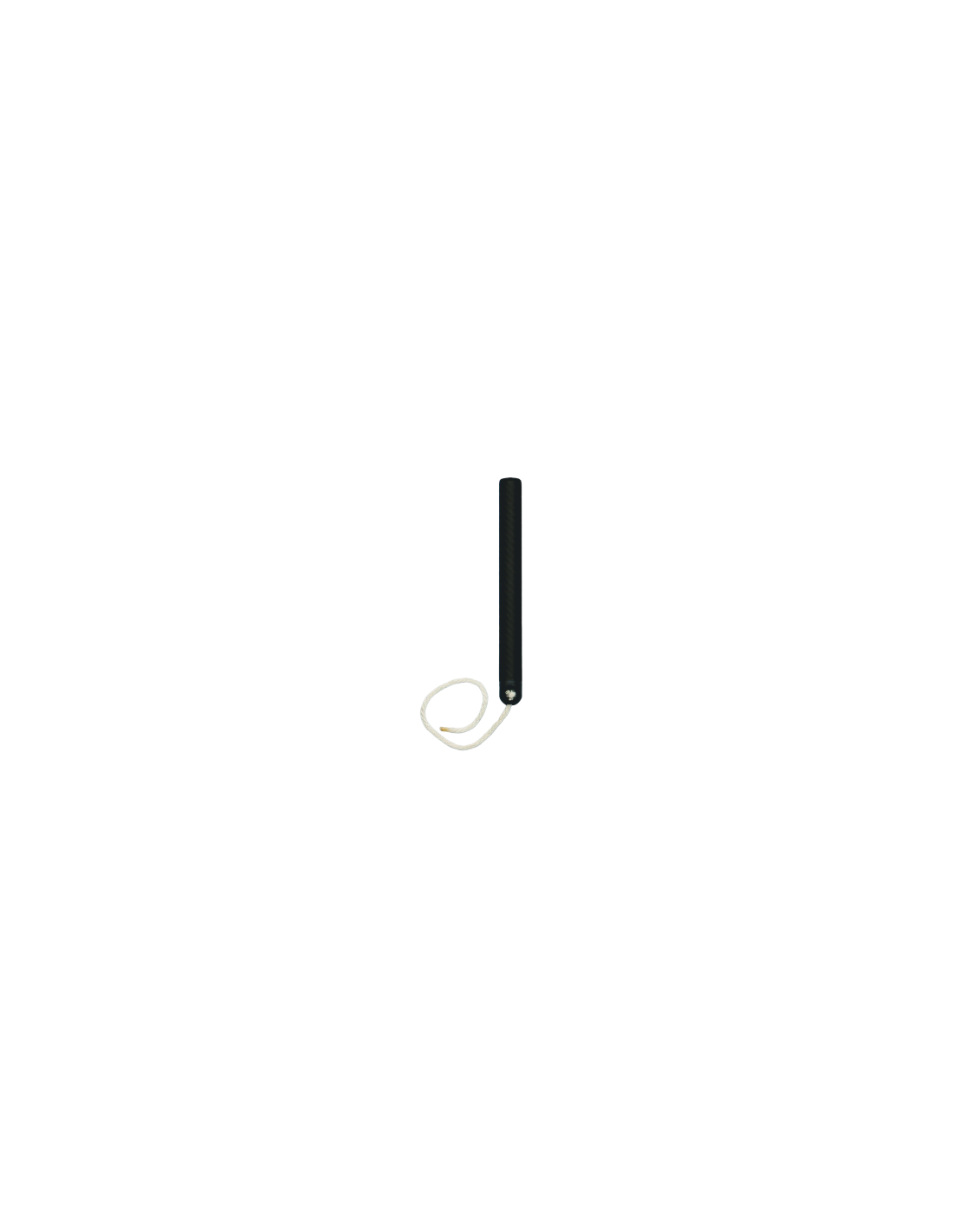

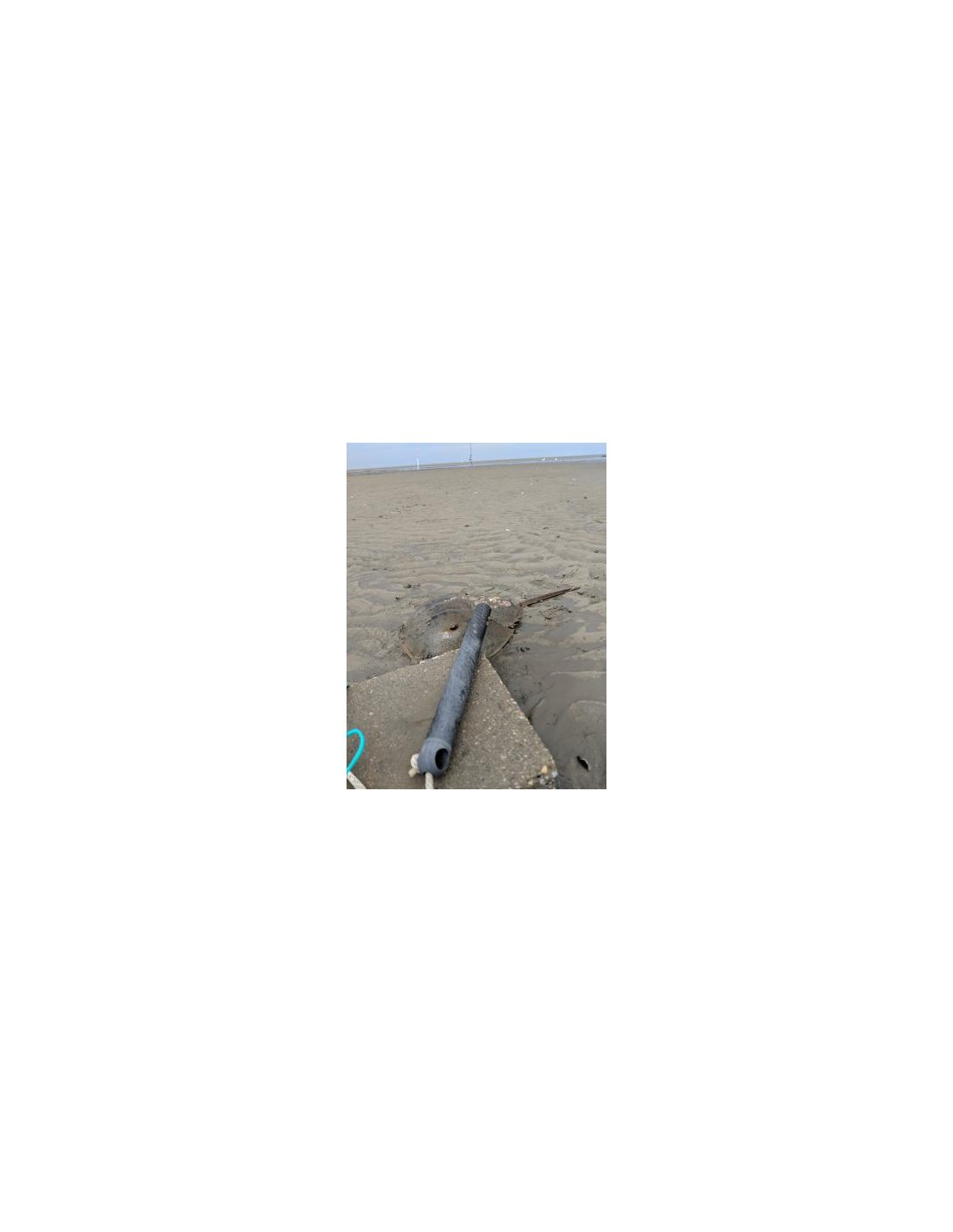

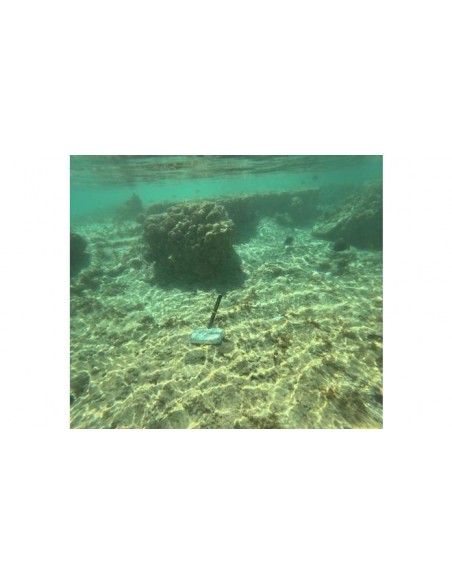

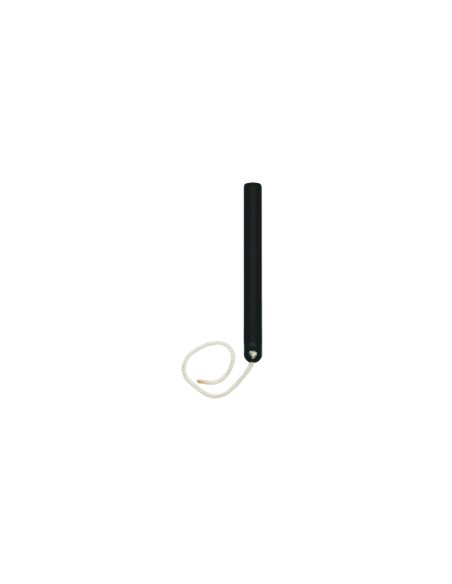

O medidor de corrente inclinado para águas rasas TCM-4 é ideal para medir a velocidade da água em lagoas costeiras rasas, baías, rios e planícies de maré e outros locais onde a profundidade é muito rasa para o medidor de corrente TCM-1. Com apenas 25 cm de comprimento e capaz de operar em menos de 30 cm de água, os componentes eletrônicos do medidor estão alojados em uma caixa de fibra de carbono, sem sensores externos e flutuadores.
Disponível por uma fração do custo dos medidores acústicos, este registrador de dados é simples de configurar e implantar. Seu baixo custo total oferece flexibilidade para implantar vários medidores de corrente em muitos locais simultaneamente, o que aumenta a densidade dos dados espaciais e reduz a incerteza. Os dados são transferidos para o seu laptop através de uma porta USB micro-B e um cabo.
Como funciona o medidor de corrente inclinado?

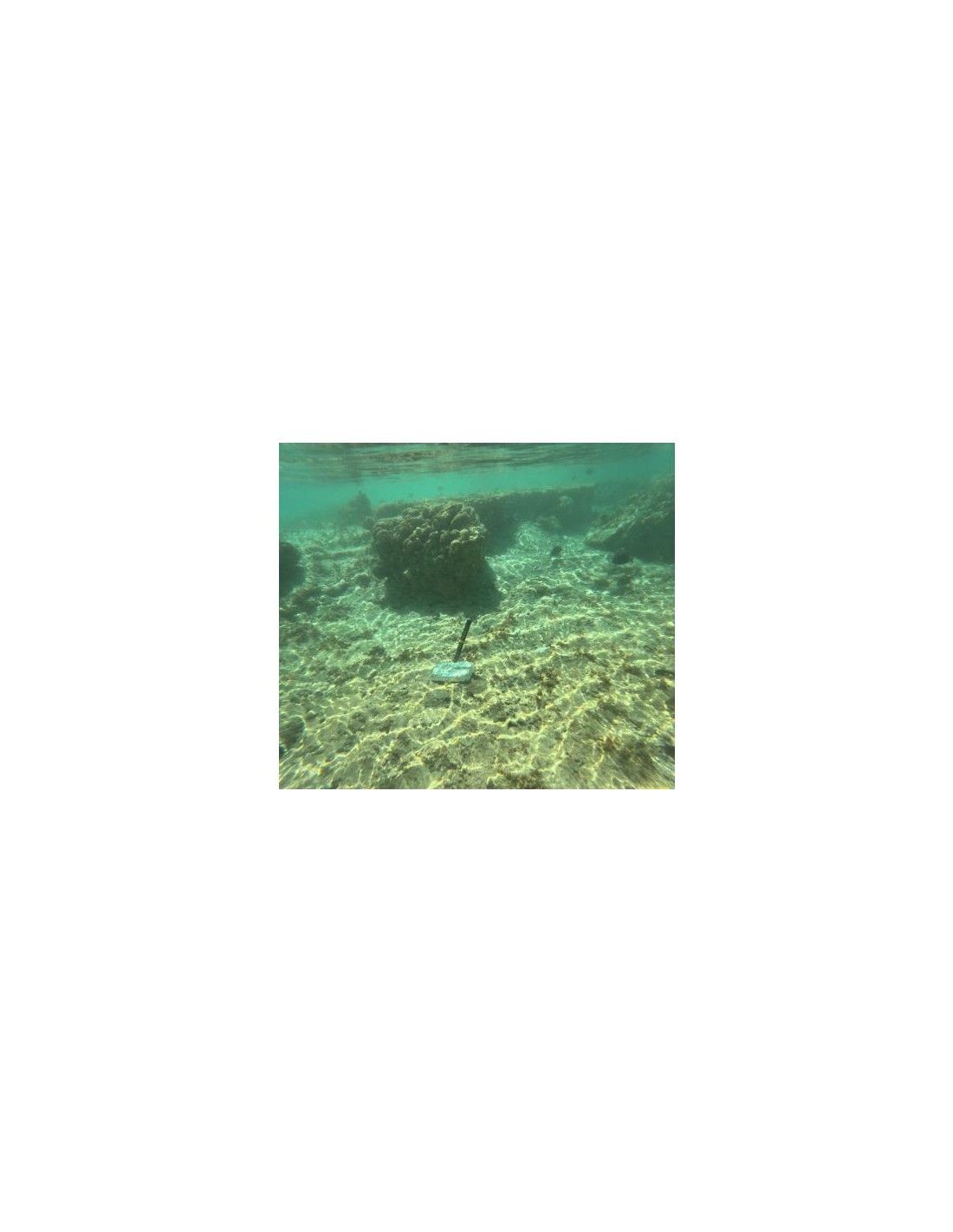

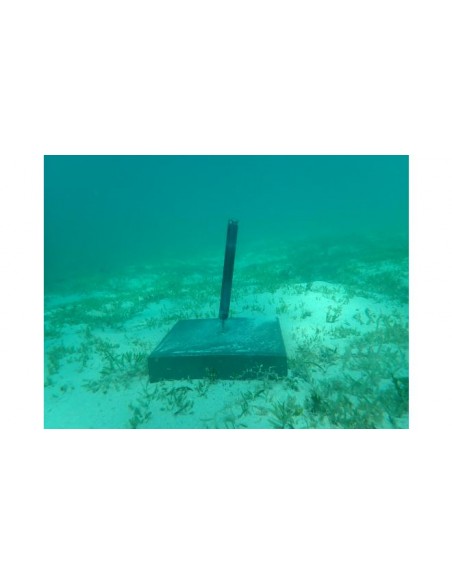

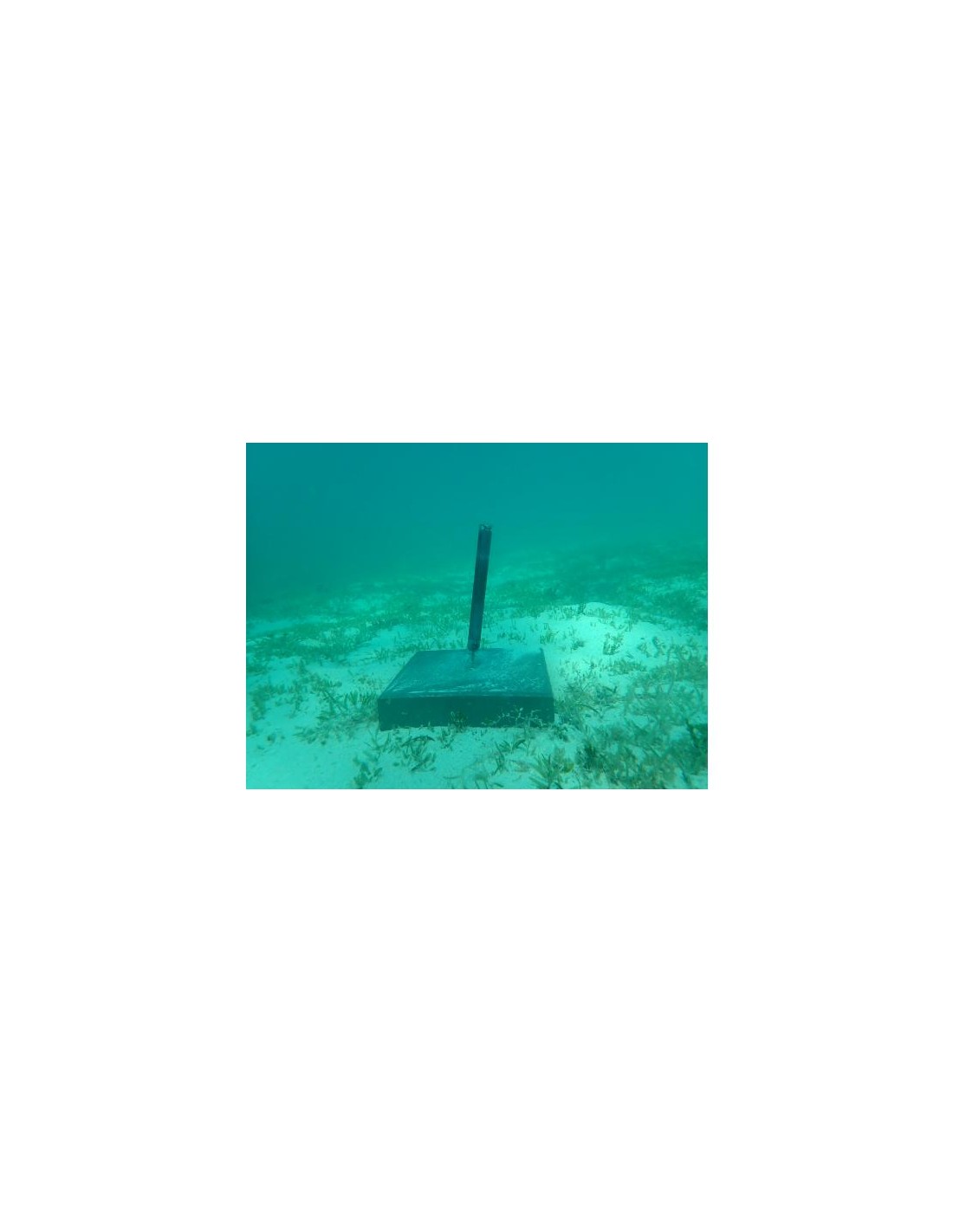

O medidor de corrente inclinado TCM-4 mede a corrente usando o princípio de arrasto-inclinação. O registrador de dados é flutuante e se ancora ao fundo por meio de uma corda curta e flexível. A água em movimento inclina o registrador de dados na direção do fluxo. Medindo com um acelerômetro de 3 eixos e um magnetômetro de 3 eixos para medir a inclinação e a orientação, os dados de orientação resultantes do TCM-4 são convertidos em corrente pela aplicação de coeficientes de calibração.
Características
- Classificação de profundidade de 30 metros
- Mede a velocidade da água por uma fração do custo de um medidor acústico
- Opera em apenas 28 cm (11 polegadas) de água
- Bússola com compensação de inclinação para medições de rumo
- Design simples, robusto e de baixa manutenção
- Bateria de lítio substituível pelo usuário
- A vida útil da bateria é superior a um ano com registro de 1 minuto
- Cartão de memória de 8 GB elimina praticamente as preocupações com memória
- Sensor de temperatura com precisão de +/-0,1 °C

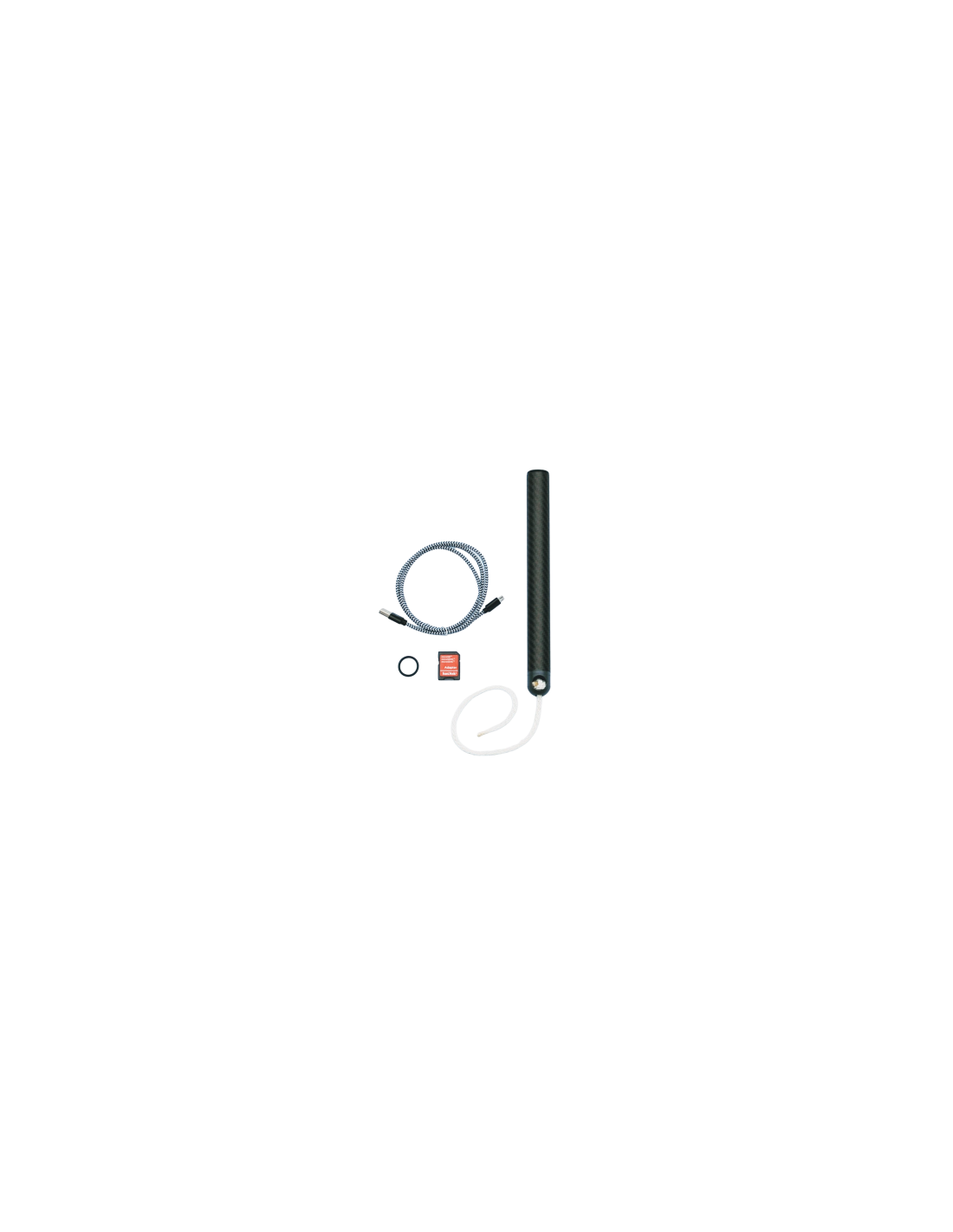

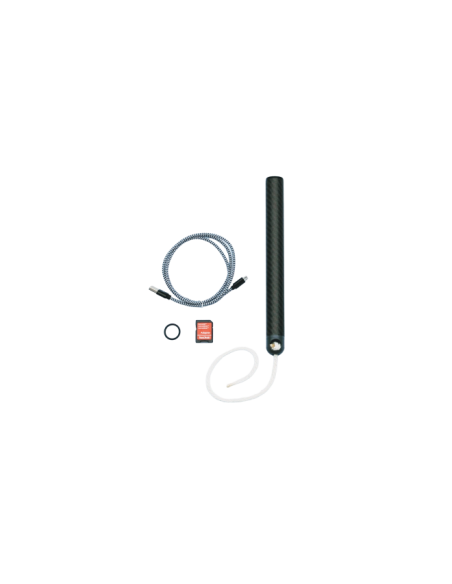

- USB 2.0 com cabo padrão e descarregamento de arquivos de dados por arrastar e soltar
Especificações
Velocidade (faixa recomendada)
Intervalo: 0-50 cm/s
Precisão: 3 cm/s + 3% da leitura
Resolução: 0,1 cm/s
Velocidade (intervalo máximo)
Intervalo: 0-75 cm/s
Precisão: Não especificada
Resolução: 0,1 cm/s
Direção
Intervalo: 0-360°
Precisão: 5° (para velocidade >5 cm/s)
Resolução: 0,1°
Temperatura
Intervalo: -5 a 30 °C
Precisão: 0,1 °C
Resolução: <0,005 °C
Intervalo: -20 a -5, 30 a 50°C
Precisão: 0,2 °C
Resolução: <0,01 °C
Eletrônica
Memória: Cartão flash microSDHC de 8 GB (padrão)
Comunicações: Porta micro-B USB de velocidade total
Tipo de bateria: Meses a anos, dependendo das taxas de gravação
Relógio interno: < 1 minuto de erro por mês
Modos de operação
Iniciar e parar: Iniciar e parar em horários definidos pelo usuário
Modo burst: Registro de taxa variável em intervalos definidos pelo usuário
Taxa de registro: Atual: 64 Hz a 1 amostra por hora com configurações típicas de um burst de 20 segundos a 8 Hz por minuto (vida útil da bateria de 12 meses)
Temperatura: 1 Hz a 1 amostra por hora
Mecânica
Classificação de profundidade: 30 m (100 pés)

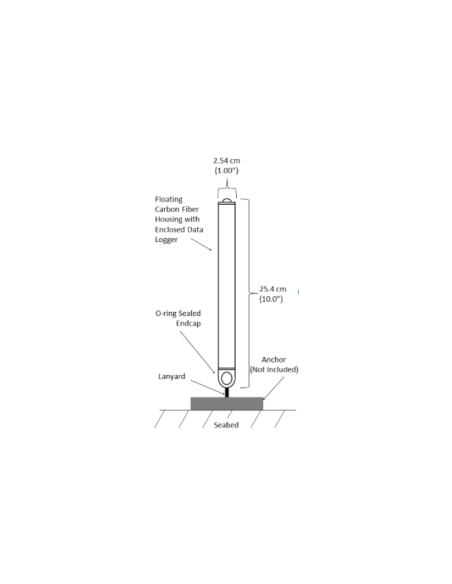

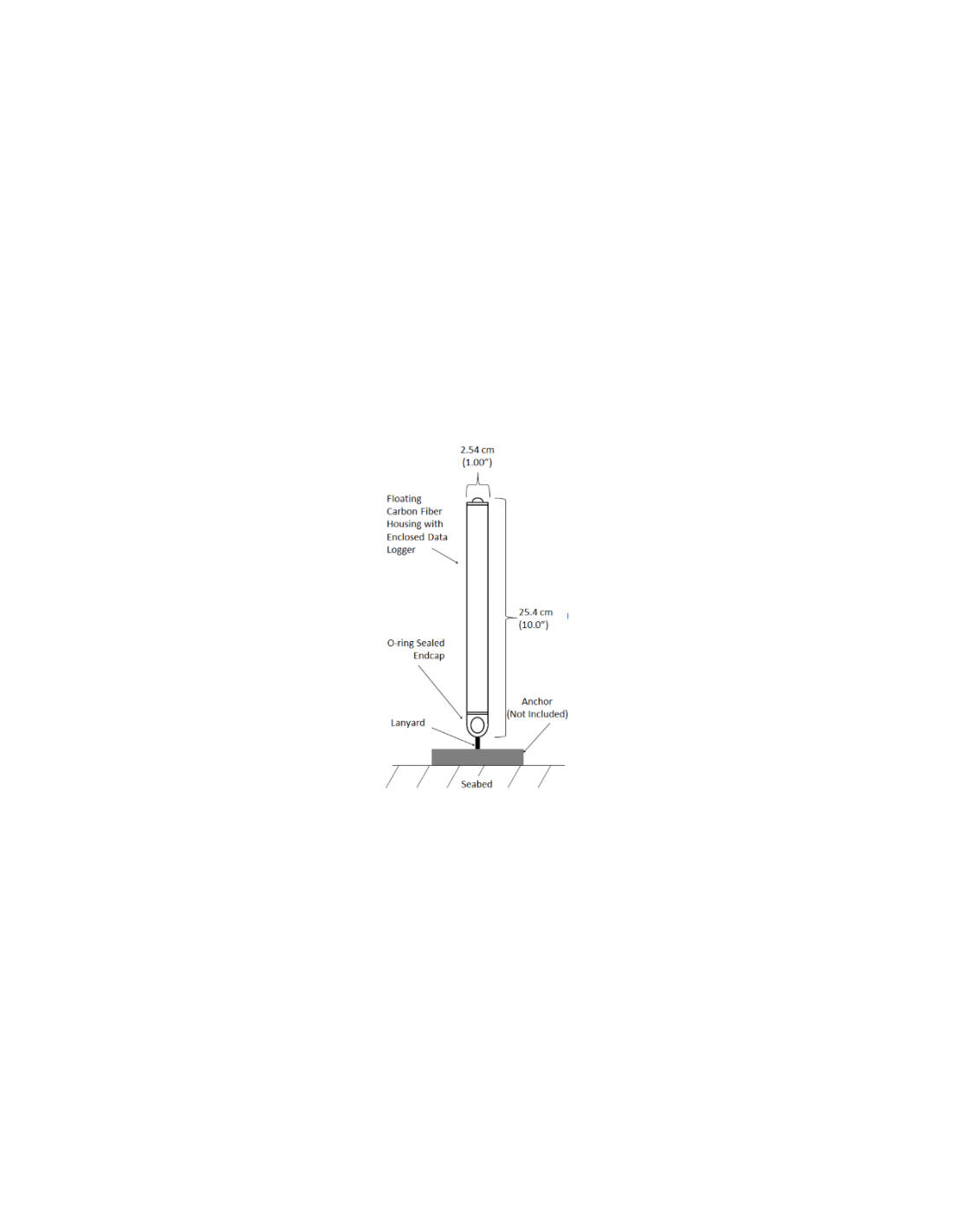

Dimensões: Diâmetro: 2,54 cm (1,00 pol.)
Comprimento: 25,4 cm (10,0 pol.)
Peso: 98 g (3,5 oz)
Construção
Caixa: Fibra de carbono e laminado epóxi com conexões em PVC e PETG, parafuso em aço inoxidável 316 e anéis de vedação em Buna e EPDM.
Software
Interface do usuário: Domino para Windows® - Download gratuito
USB: Compatível com USB 2.0, classes MSC e CDC
Firmware: Atualizável em campo via cabo USB
