O TCM-1 é ideal para medir a velocidade da água desde o interior até à borda da plataforma continental. O seu design simples e custo reduzido tornam viável a medição da corrente em vários locais simultaneamente.

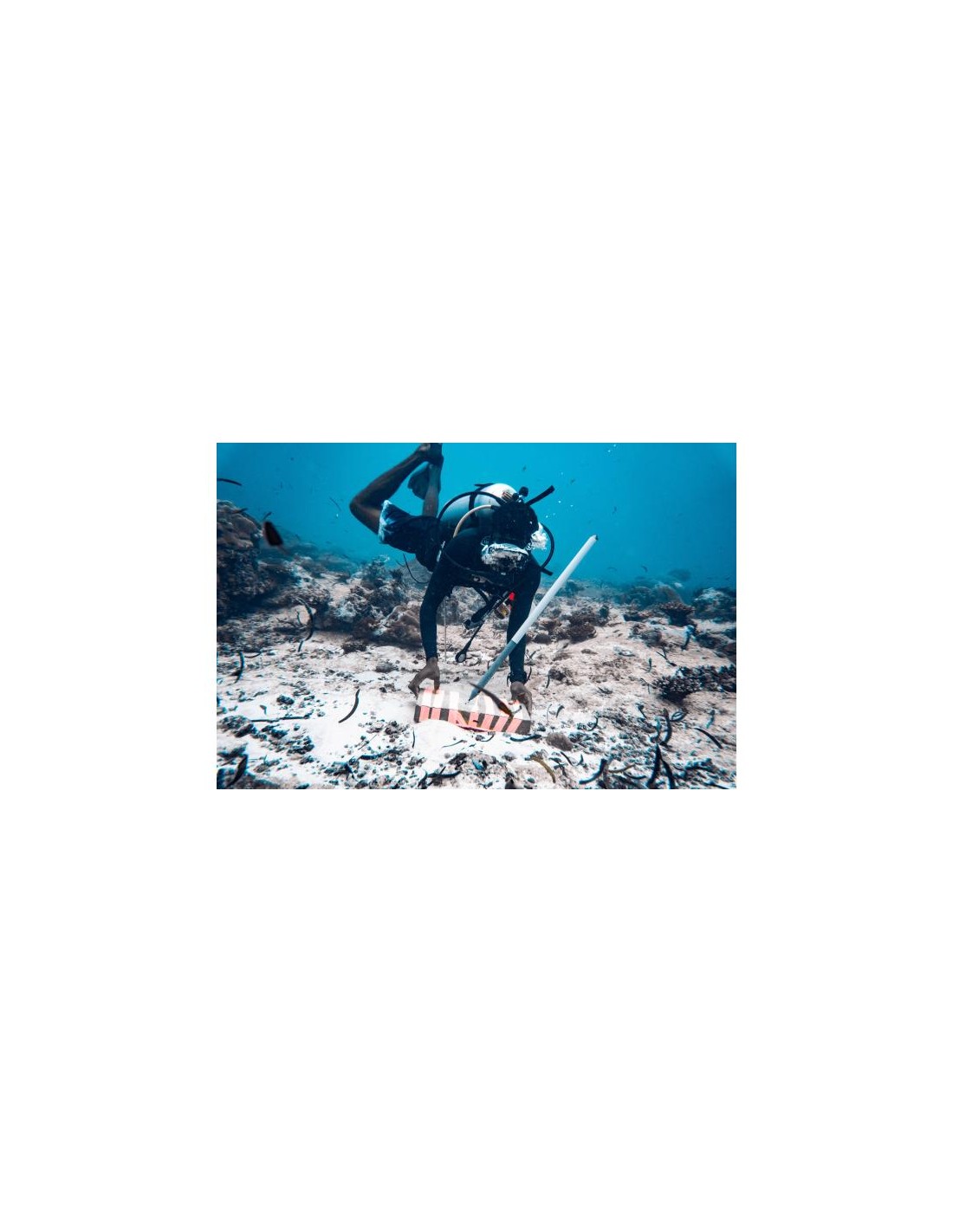

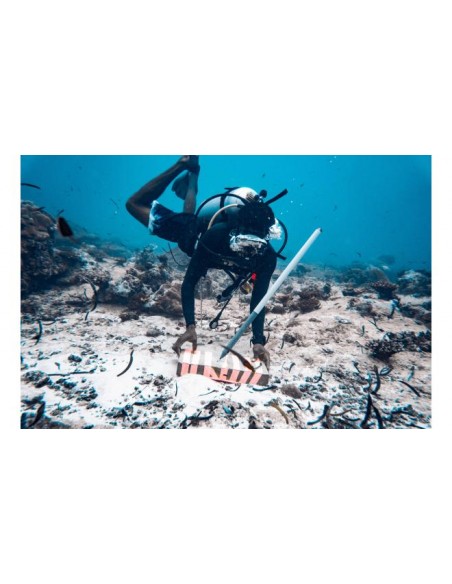

Este medidor de corrente inclinado pode ser configurado no terreno para faixas de corrente baixa ou alta, bastando adicionar ou remover um peso de lastro calibrado. A arruela de lastro é recomendada para correntes consistentemente inferiores a 40 cm/s. Com uma estrutura robusta em PVC, sem sensores externos, o TCM-1 é fácil de instalar e recuperar. O registador de dados integrado inclui uma interface de comunicação USB, um cartão de memória flash microSD e uma bateria de lítio de longa duração.

Como funciona o medidor de corrente inclinado?

O medidor de corrente inclinado TCM-1 mede a corrente utilizando o princípio de arrasto-inclinação. O registador de dados é flutuante e fixa-se ao fundo através de uma corda curta e flexível. A água em movimento inclina o registador de dados na direção do fluxo. Medindo com um acelerómetro de 3 eixos e um magnetómetro de 3 eixos para medir a inclinação e a orientação, os dados de orientação resultantes do medidor são convertidos em corrente através da aplicação de coeficientes de calibração.

Características

• Classificação de profundidade de 300 metros
• Mede a velocidade da água por uma fração do custo de um medidor acústico
• Bússola com compensação de inclinação para medições de rumo
• Design simples, robusto e de baixa manutenção
• Resistente a algas
• Altere o intervalo no campo sem software
• O cartão de memória MicroSD de 8 GB praticamente elimina as preocupações com memória
• Sensor de temperatura com precisão de +/-0,1 °C
• Bateria de lítio permite amostragem contínua de 4 Hz por mais de 1 ano
• USB 2.0 com cabo padrão e descarregamento de ficheiros de dados por arrastar e soltar

Especificações

Velocidade (faixa baixa com lavador de lastro)

Faixa: 0-40 cm/s

Precisão: 2 cm/s + 3% da leitura

Resolução: 0,1 cm/s

Velocidade (faixa alta com lavador de lastro)

Faixa: 0-80 cm/s

Precisão: 3 cm/s + 3% da leitura

Resolução: 0,1 cm/s

Direção

Faixa: 0-360°

Precisão: 5° (para velocidade >5 cm/s)

Resolução: 0,1°

Temperatura

Intervalo: -5 a 30 °C

Precisão: 0,1 °C

Resolução: <0,005 °C

Intervalo: -20 a -5, 30 a 50 °C

Precisão: 0,2 °C

Resolução: <0,01 °C

Eletrónica

Memória: cartão flash microSDHC de 8 GB (padrão)

Comunicações: porta micro-B USB de velocidade total

Tipo de bateria: meses a anos, dependendo das taxas de gravação

Relógio interno: < 1 minuto de erro por mês

Modos de funcionamento

Iniciar e parar: Iniciar e parar em horários definidos pelo utilizador

Modo burst: Registo de taxa variável em intervalos definidos pelo utilizador

Taxa de registo: Corrente: 64 Hz a 1 amostra por hora com configurações típicas de um burst de 20 segundos a 8 Hz por minuto (duração da bateria de 12 meses)

Temperatura: 1 Hz a 1 amostra por hora

Mecânica

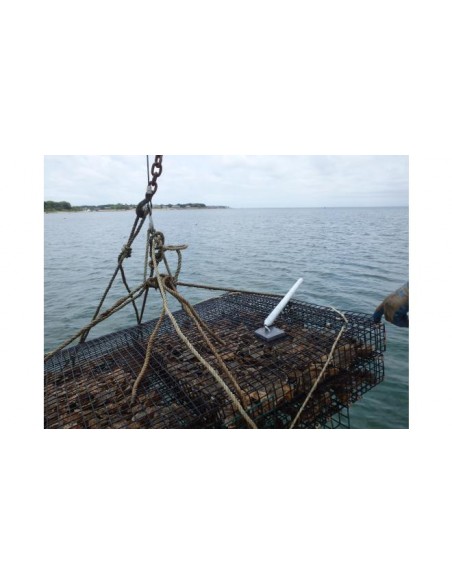

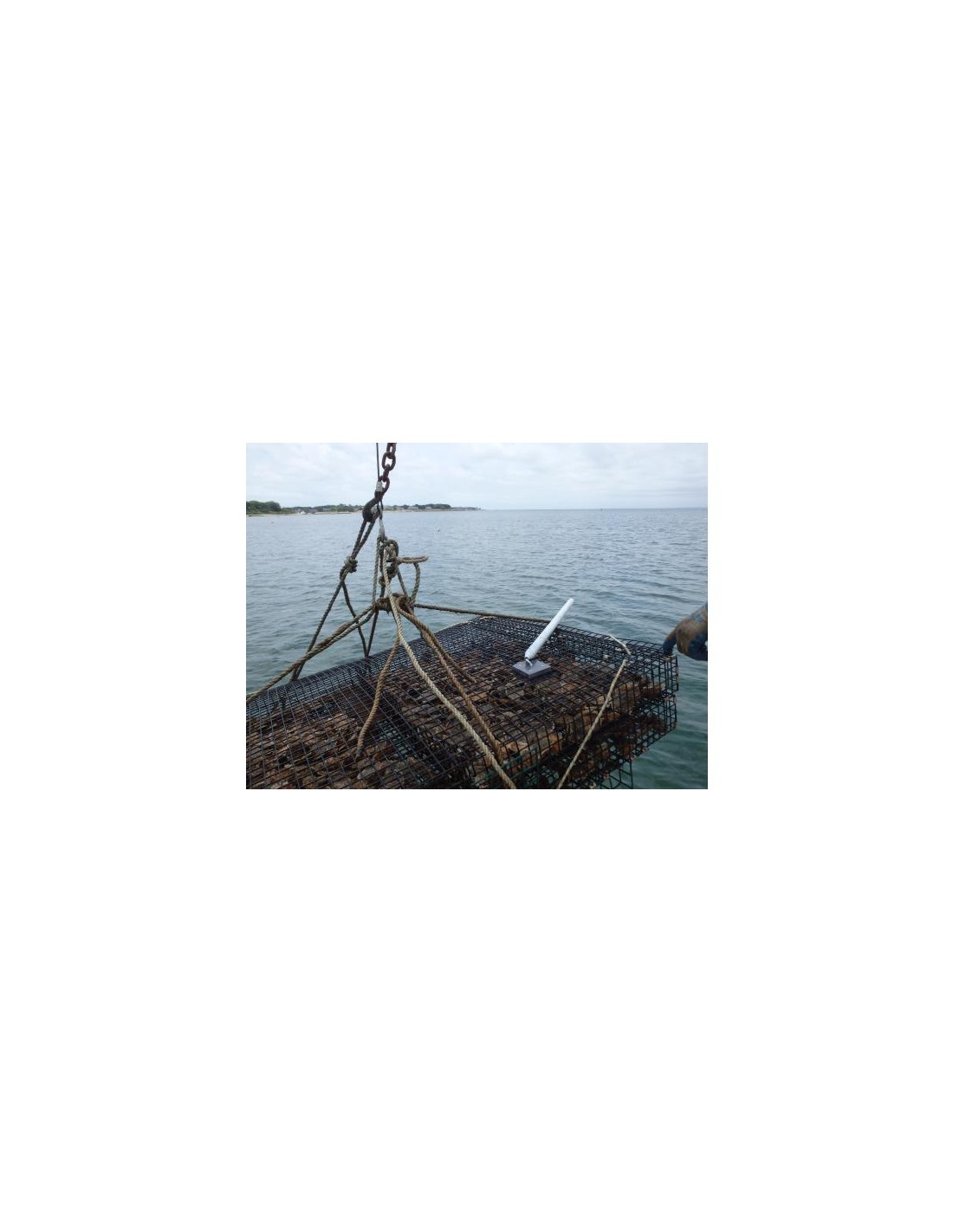

Profundidade mínima: 76 cm (30 pol.)

Classificação de profundidade: 300 m (1000 pés)

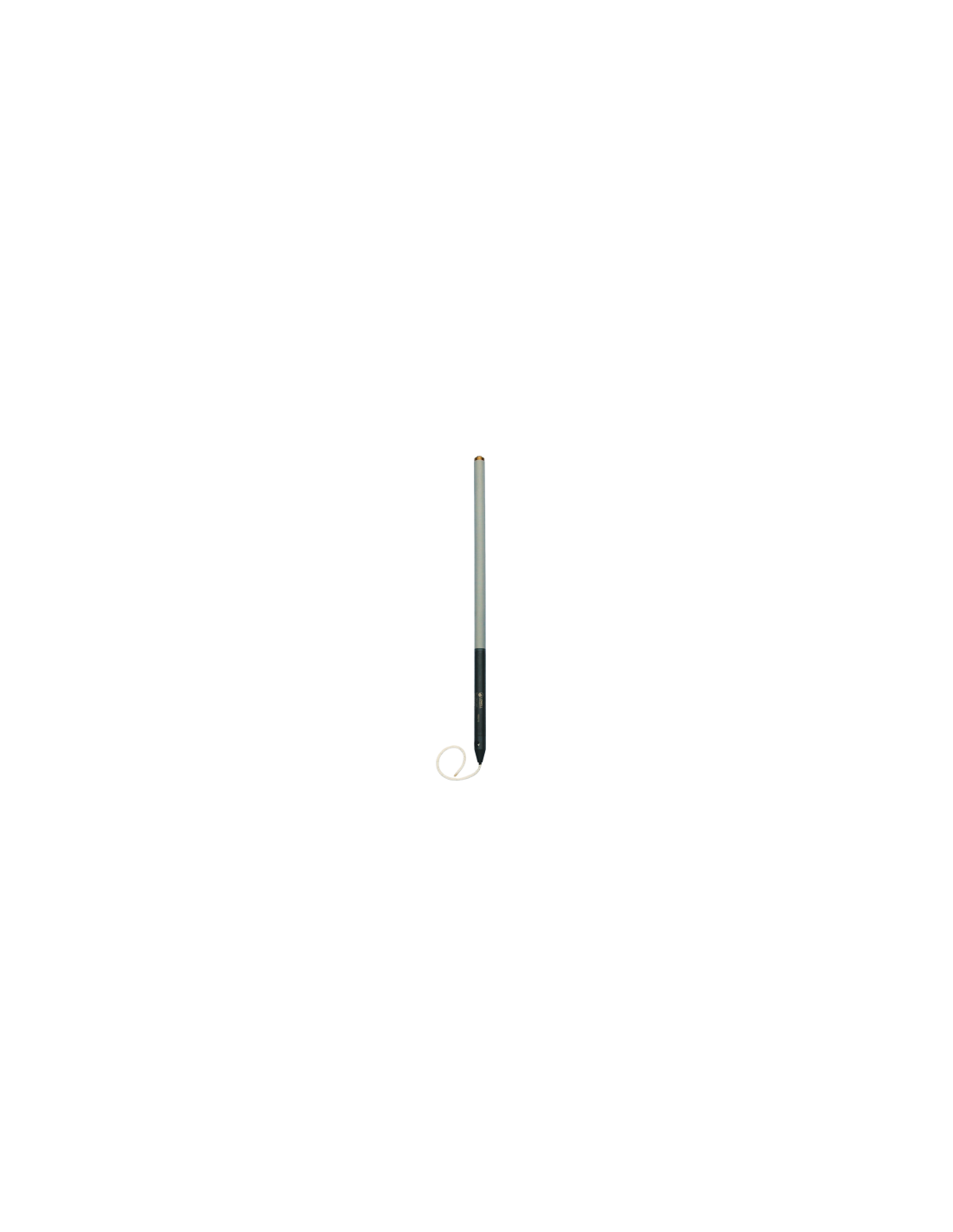

Dimensões: Diâmetro: 2,7 cm (1,05 pol.)

Comprimento: 73 cm (28,75 pol.) sem incluir o cordão

Peso: 340 g (12 oz)

Construção: Caixa em PVC cinzento com anel de vedação em EPDM

Software

Interface do utilizador: Domino para Windows® - Download gratuito

USB: Compatível com USB 2.0 Classes MSC e CDC

Firmware: Atualizável no terreno através de cabo USB
