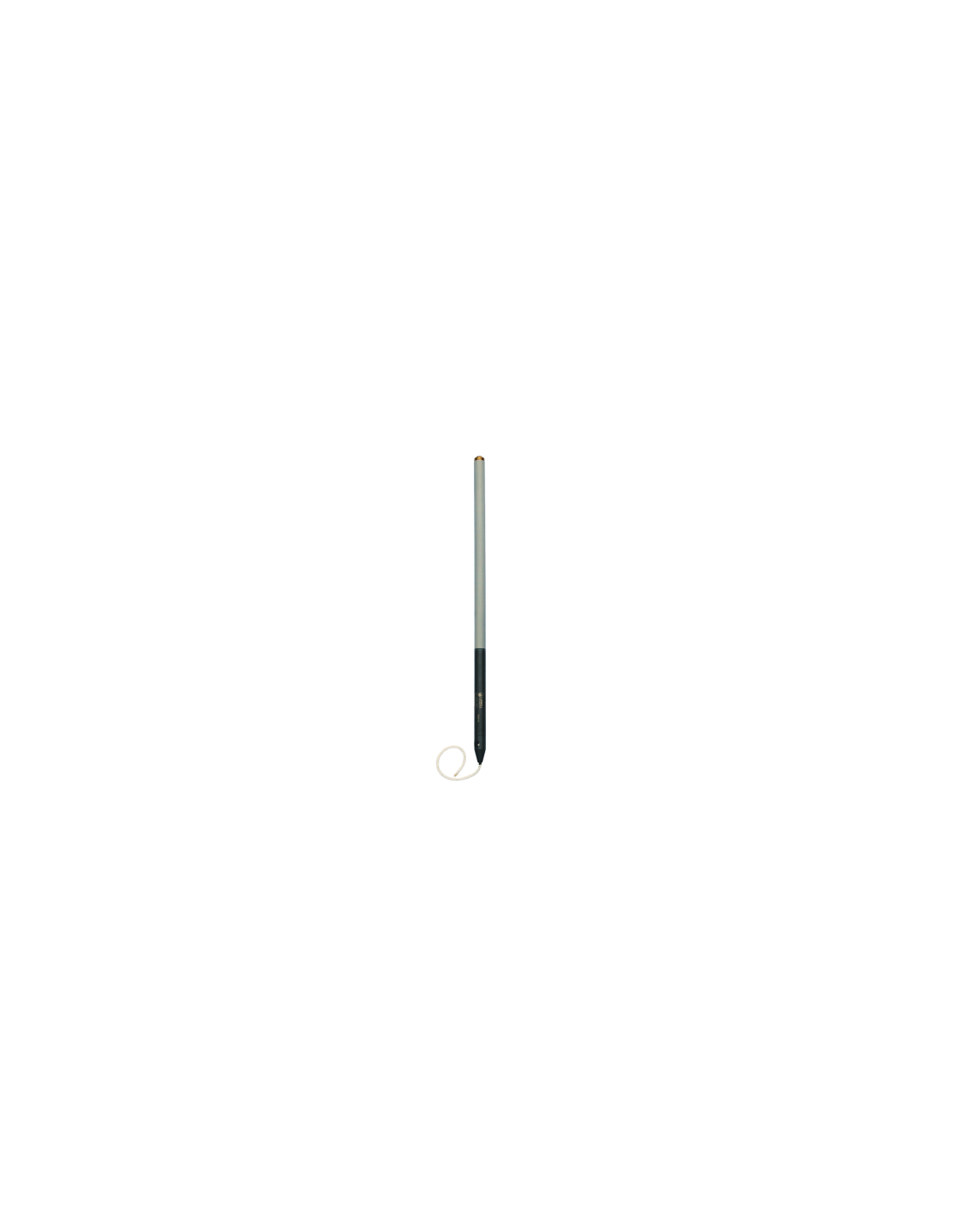

El TCM-1 es ideal para medir la velocidad del agua desde el interior hasta el borde de la plataforma continental. Su diseño sencillo y su bajo coste permiten medir la corriente en muchos lugares simultáneamente.
Este medidor de corriente inclinable se puede configurar sobre el terreno para rangos de corriente bajos o altos simplemente añadiendo o quitando un lastre calibrado. Se recomienda la arandela de lastre para corrientes inferiores a 40 cm/s de forma constante. Con una carcasa de PVC resistente y sin sensores externos, el TCM-1 es fácil de instalar y recuperar. El registrador de datos integrado incluye una interfaz de comunicación USB, una tarjeta de memoria flash microSD y una batería de litio de larga duración.
¿Cómo funciona el medidor de corriente inclinable?
El medidor de corriente inclinable TCM-1 mide la corriente utilizando el principio de arrastre e inclinación. El registrador de datos es flotante y se ancla al fondo mediante una cuerda corta y flexible. El movimiento del agua inclina el registrador de datos en la dirección del flujo. Mediante un acelerómetro de 3 ejes y un magnetómetro de 3 ejes para medir la inclinación y la orientación, los datos de orientación resultantes del medidor se convierten en corriente aplicando coeficientes de calibración.
Características
- Profundidad nominal de 300 metros
- Mide la velocidad del agua por una fracción del coste de un medidor acústico
- Brújula con compensación de inclinación para mediciones de rumbo
- Diseño sencillo, resistente y de bajo mantenimiento
- Resistente a las algas
- Cambio de rango en el campo sin software
- La tarjeta de memoria MicroSD de 8 GB elimina prácticamente cualquier problema de memoria Sensor de temperatura con una precisión de +/-0,1 °CLa batería de litio permite un muestreo continuo de 4 Hz durante más de 1 año
- USB 2.0 con cable estándar y descarga de archivos de datos mediante arrastrar y soltar
Especificaciones
Velocidad (rango bajo con lavador de lastre)
Rango: 0-40 cm/s
Precisión: 2 cm/s + 3 % de la lectura
Resolución: 0,1 cm/s
Velocidad (rango alto con lavador de lastre)
Rango: 0-80 cm/s
Precisión: 3 cm/s + 3 % de la lectura
Resolución: 0,1 cm/s
Dirección
Rango: 0-360°
Precisión: 5° (para velocidades >5 cm/s)
Resolución: 0,1°
Temperatura
Rango: -5 a 30 °C
Precisión: 0,1 °C
Resolución: <0,005 °C
Rango: -20 a -5, 30 a 50 °CPrecisión: 0,2 °C
Resolución: <0,01 °C
Componentes electrónicos
Memoria: tarjeta flash microSDHC de 8 GB (estándar)
Comunicaciones: puerto micro-B USB de velocidad completa
Tipo de batería: de meses a años, dependiendo de las frecuencias de registro
Reloj interno: < 1 minuto de error al mes
Modos de funcionamiento
Inicio y parada: Inicio y parada en momentos definidos por el usuario
Modo ráfaga: Registro de frecuencia variable en intervalos definidos por el usuario
Frecuencia de registro: Corriente: 64 Hz a 1 muestra por hora con una configuración típica de una ráfaga de 20 segundos a 8 Hz por minuto (duración de la batería de 12 meses)
Temperatura: 1 Hz a 1 muestra por hora
Profundidad mínima: 76 cm (30 pulgadas)
Profundidad nominal: 300 m (1000 pies)
Dimensiones: Diámetro: 2,7 cm (1,05 pulgadas)
Longitud: 73 cm (28,75 pulgadas) sin incluir el cordónPeso: 340 g (12 oz)Construcción: Carcasa de PVC gris con junta tórica de EPDM
Software
Interfaz de usuario: Domino para Windows® - Descarga gratuita
USB: Compatible con USB 2.0, clases MSC y CDC
Firmware: Actualizable in situ mediante cable USB
