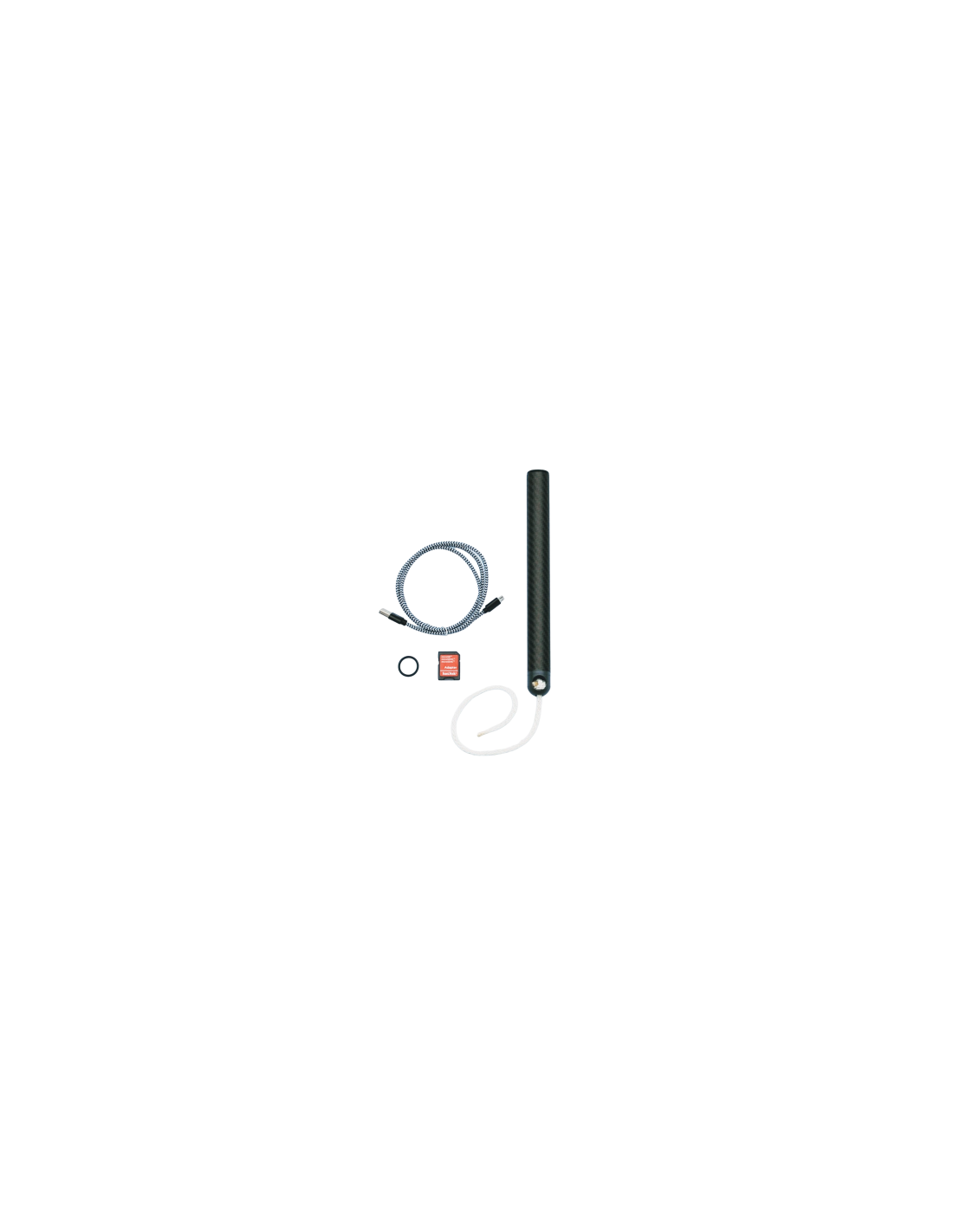

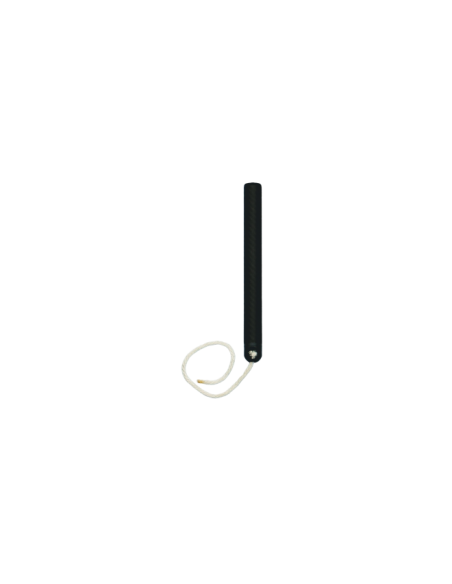

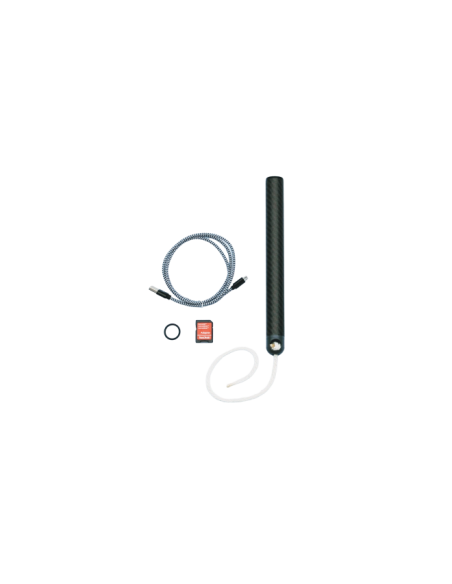

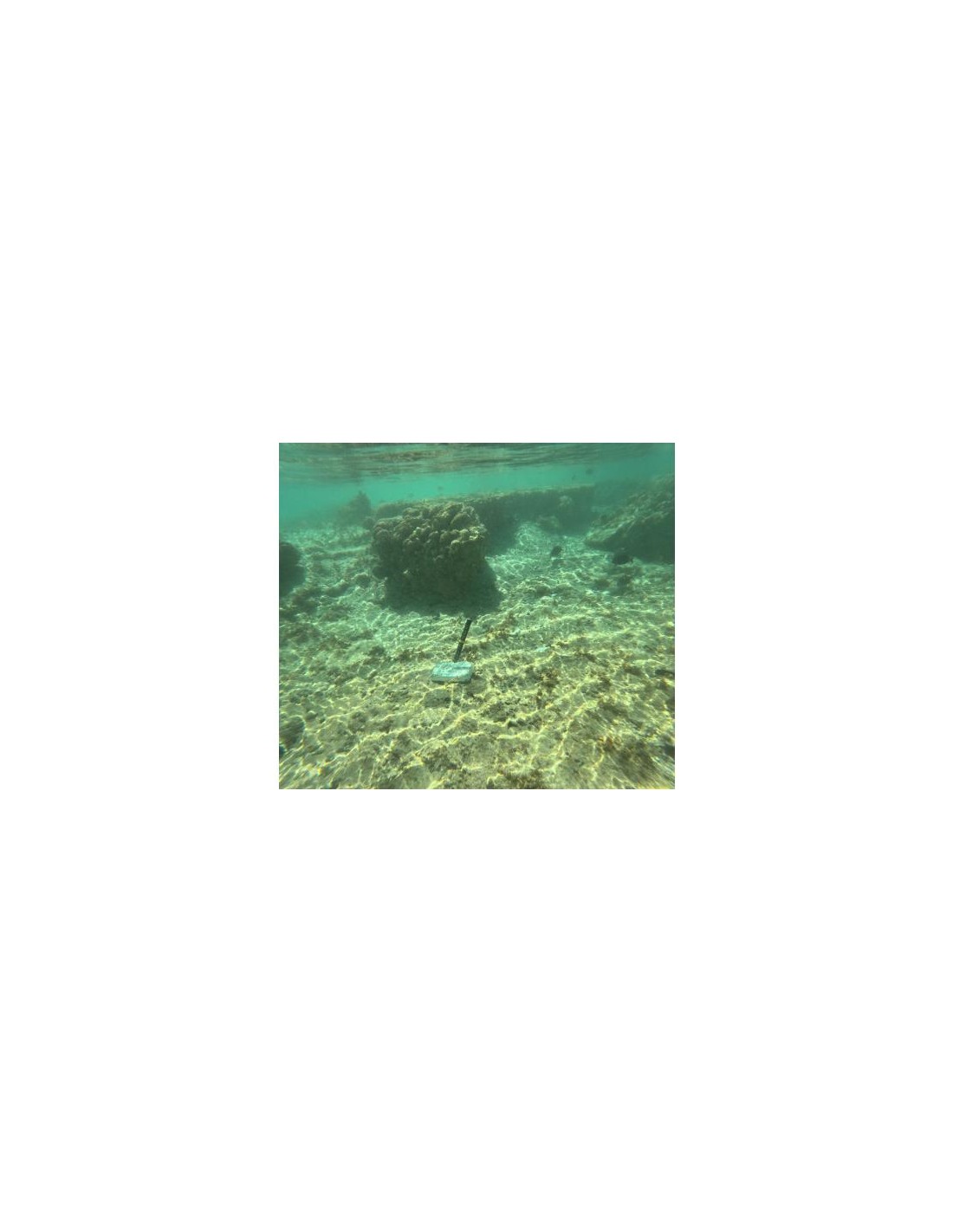

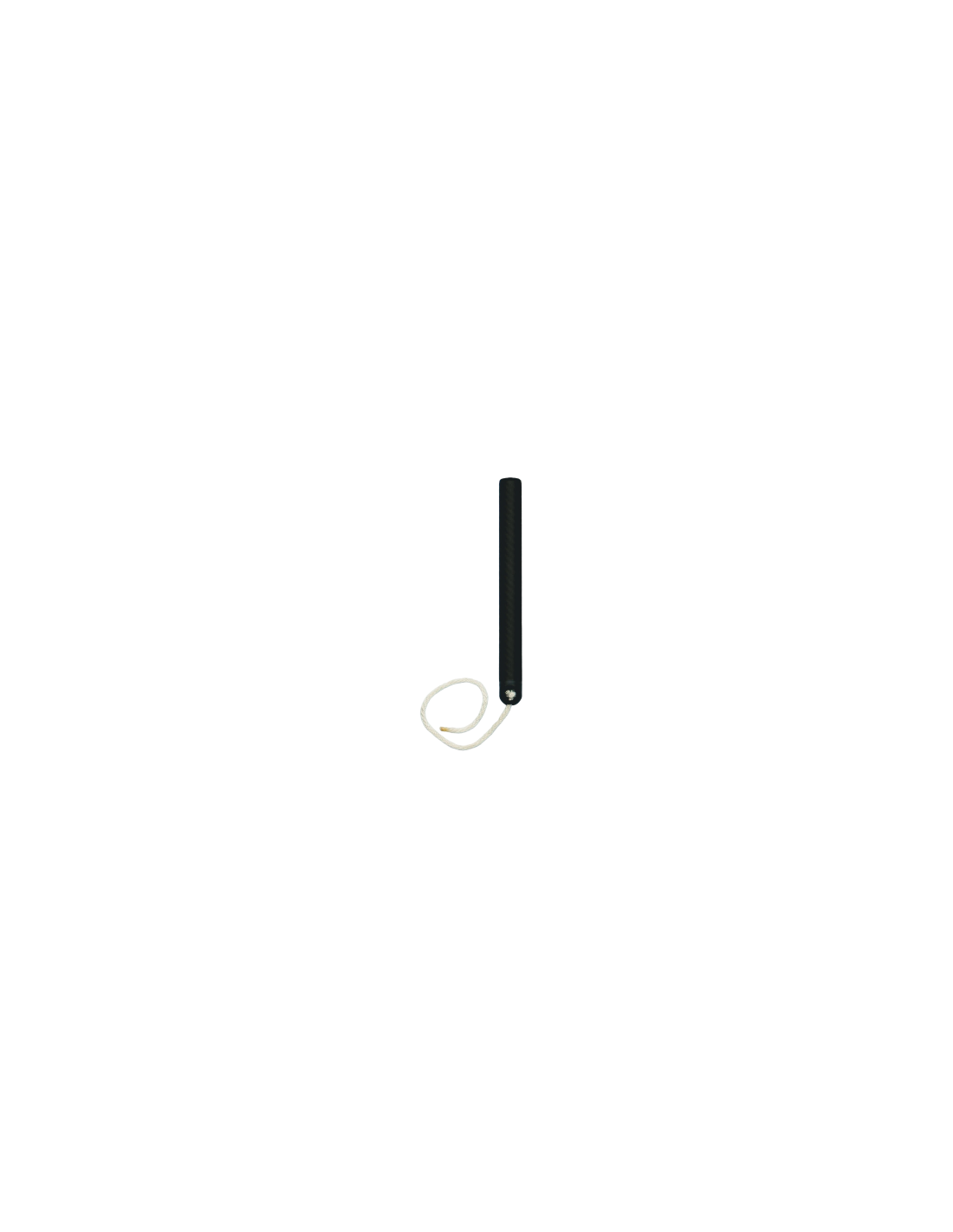

El medidor de corriente inclinado para aguas poco profundas TCM-4 es ideal para medir la velocidad del agua en estanques costeros poco profundos, bahías, ríos y marismas, así como en otros lugares donde la profundidad es demasiado escasa para el medidor de corriente TCM-1. Con solo 25 cm de largo y capaz de funcionar en menos de 30 cm de agua, los componentes electrónicos del medidor están alojados en una carcasa de fibra de carbono sin sensores externos ni flotadores.

Disponible a una fracción del coste de los medidores acústicos, este registrador de datos es fácil de configurar y utilizar. Su bajo coste total le ofrece la flexibilidad de utilizar varios medidores de corriente en muchos lugares simultáneamente, lo que aumenta la densidad de los datos espaciales y reduce la incertidumbre. Los datos se descargan a través de un puerto USB micro-B y un cable a su ordenador portátil.
¿Cómo funciona el medidor de corriente inclinable?

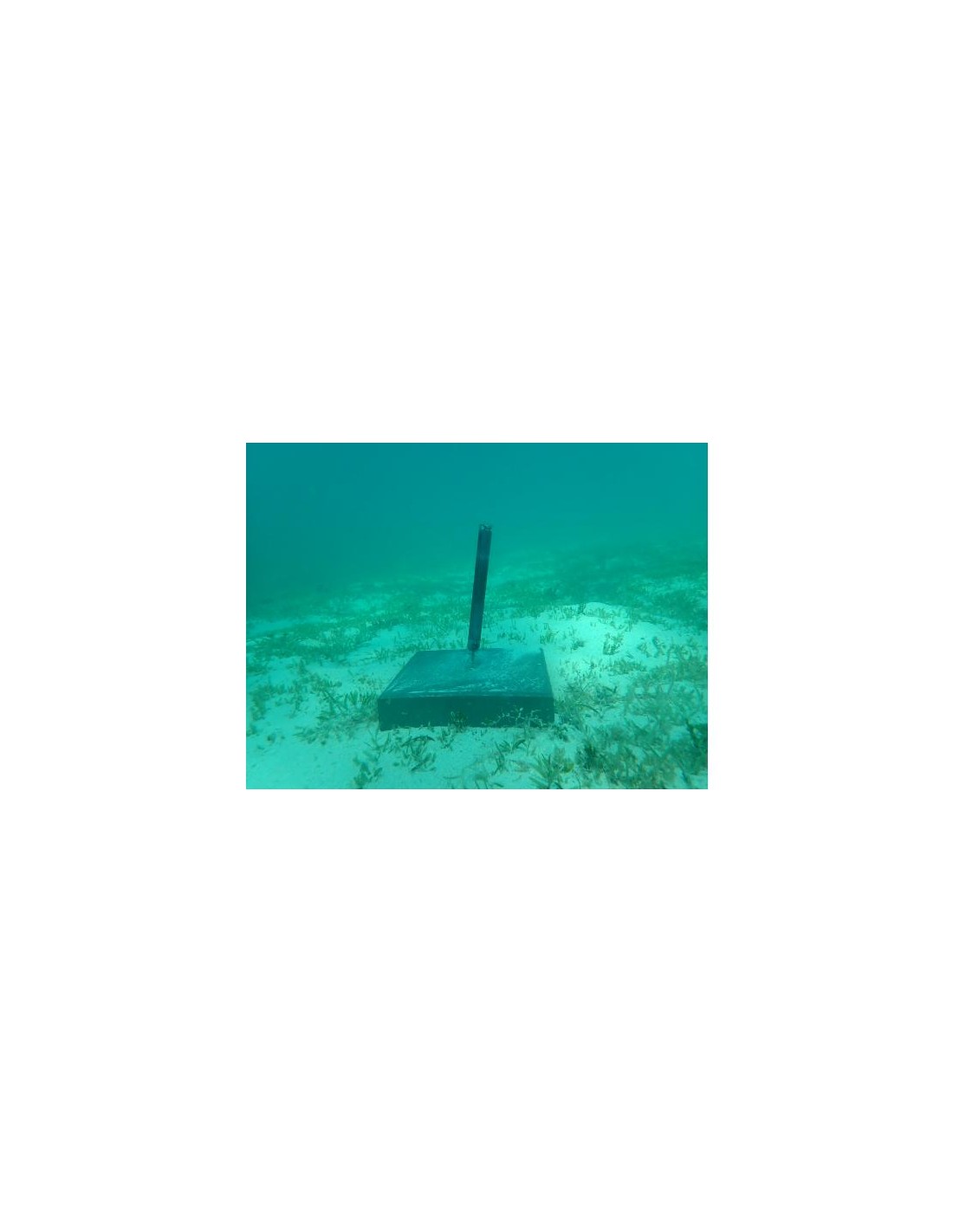

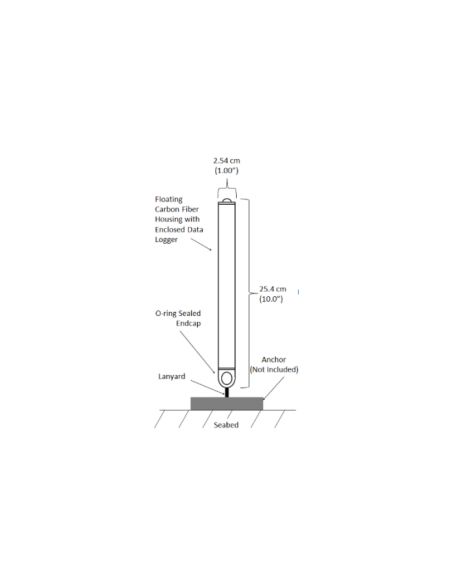

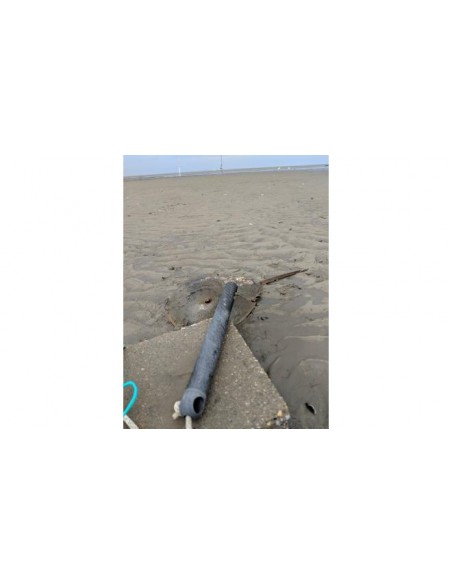

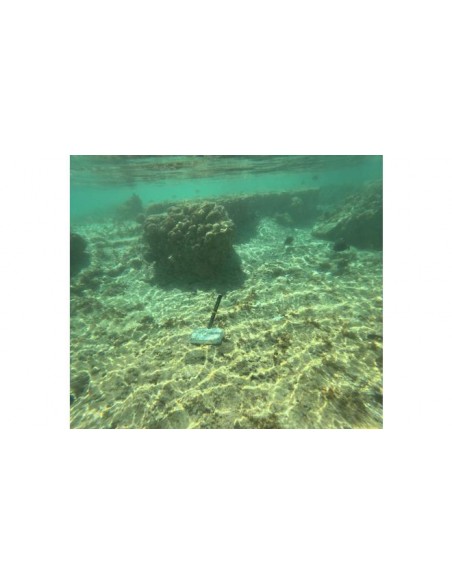

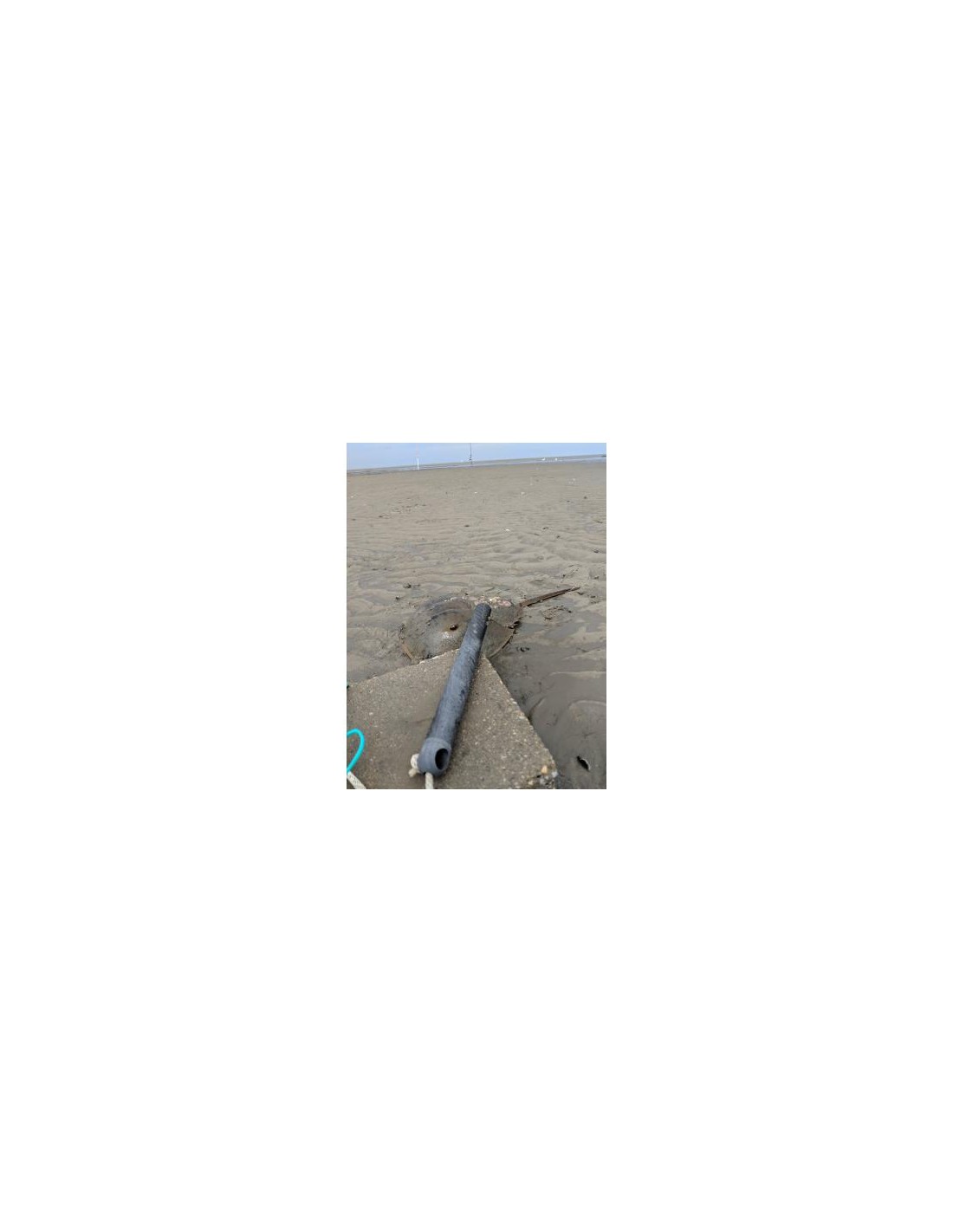

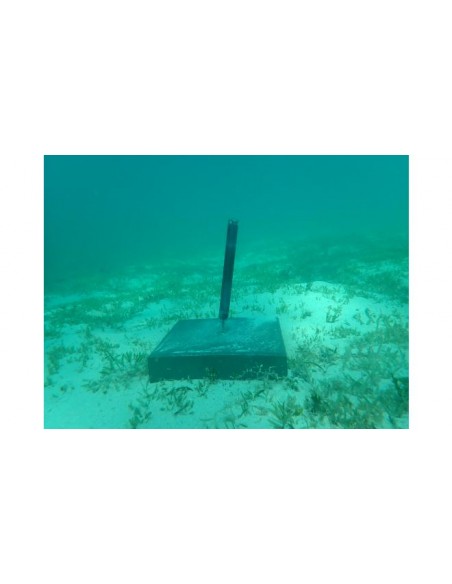

El medidor de corriente inclinable TCM-4 mide la corriente utilizando el principio de arrastre e inclinación. El registrador de datos flota y se ancla al fondo mediante una cuerda corta y flexible. El movimiento del agua inclina el registrador de datos en la dirección del flujo. Mediante un acelerómetro de 3 ejes y un magnetómetro de 3 ejes para medir la inclinación y el rumbo, los datos de orientación resultantes del TCM-4 se convierten en corriente aplicando coeficientes de calibración.

Características

• Profundidad nominal de 30 metros
• Mide la velocidad del agua por una fracción del coste de un medidor acústico
• Funciona en tan solo 28 cm (11 pulgadas) de agua
• Brújula con compensación de inclinación para mediciones de rumbo
• Diseño sencillo, resistente y de bajo mantenimiento
• Batería de litio sustituible por el usuario. La duración de la batería es de más de un año con un registro de 1 minuto
• La tarjeta de memoria de 8 GB elimina prácticamente cualquier preocupación relacionada con la memoria
• Sensor de temperatura con una precisión de +/-0,1 °C
• USB 2.0 con cable estándar y descarga de archivos de datos mediante arrastrar y soltar

Especificaciones

Velocidad (rango recomendado)

Rango: 0-50 cm/s

Precisión: 3 cm/s + 3 % de la lectura

Resolución: 0,1 cm/s

Velocidad (rango máximo)

Rango: 0-75 cm/s

Precisión: No especificada

Resolución: 0,1 cm/s

Dirección

Rango: 0-360°

Precisión: 5° (para velocidades >5 cm/s)

Resolución: 0,1°

Temperatura

Rango: -5 a 30 °C

Precisión: 0,1 °C

Resolución: <0,005 °C

Rango: -20 a -5, 30 a 50 °CPrecisión: 0,2 °C

Resolución: <0,01 °C

Electrónica

Memoria: Tarjeta flash microSDHC de 8 GB (estándar)

Comunicaciones: Puerto micro-B USB de velocidad completa

Tipo de batería: De meses a años, dependiendo de las velocidades de grabación

Reloj interno: < 1 minuto de error al mes

Modos de funcionamientoInicio y parada: Inicio y parada en momentos definidos por el usuario

Modo ráfaga: Registro de frecuencia variable en intervalos definidos por el usuario

Frecuencia de registro: Actual: 64 Hz a 1 muestra por hora con una configuración típica de una ráfaga de 20 segundos a 8 Hz por minuto (duración de la batería de 12 meses)

Temperatura: 1 Hz a 1 muestra por hora

Mecánica

Profundidad nominal: 30 m (100 pies)

Dimensiones: Diámetro: 2,54 cm (1,00 pulgadas)

Longitud: 25,4 cm (10,0 pulgadas)

Peso: 98 g (3,5 oz)

Construcción

Carcasa: fibra de carbono y laminado epoxi con accesorios de PVC y PETG, tornillos de acero inoxidable 316 y juntas tóricas de Buna y EPDM.

Software

Interfaz de usuario: Domino para Windows® - Descarga gratuita

USB: compatible con USB 2.0, clases MSC y CDC

Firmware: actualizable in situ mediante cable USB
